Expected Deadline::forever Area::Electronics
Resources
picocom mini serial terminal
Notes
TODO:
- Reescribir config de kmk sin POG para mejorar uso de la memoria
- Resoldar cable rojo en columna 4 lado izquierdo
- Revisar columnas 1 y 2 en lado derecho
- Cambiar keycaps de lugar: / por =
- Dibujar el layout real
- Checkear F8 left
- Checkear L right
- Implementar modulo Layer
- Implementar modulo para homerow mods
- (Optional) LEDs?
List of pins used:
col_pins board.GP9 board.GP8 board.GP7 board.GP6 board.GP5 board.GP4 board.GP3 board.GP2
row_pins board.GP15 board.GP14 board.GP13 board.GP12 board.GP11 board.GP10
data_pin board.GP1 # RX on the primary board data_pin2 board.GP0 # TX on the primary board
['__class__', '__name__', 'A0', 'A1', 'A2', 'A3',
'GP0', 'GP1', 'GP2', 'GP3', 'GP4', 'GP5', 'GP6', 'GP7', 'GP8', 'GP9',
'GP10', 'GP11', 'GP12', 'GP13', 'GP14', 'GP15', 'GP16', 'GP17', 'GP18', 'GP19',
'GP20', 'GP21', 'GP22', 'GP26', 'GP26_A0', 'GP27', 'GP27_A1', 'GP28', 'GP28_A2',
'LED', 'SMPS_MODE', 'STEMMA_I2C', 'VBUS_SENSE', 'VOLTAGE_MONITOR', '__dict__', 'board_id']
External links

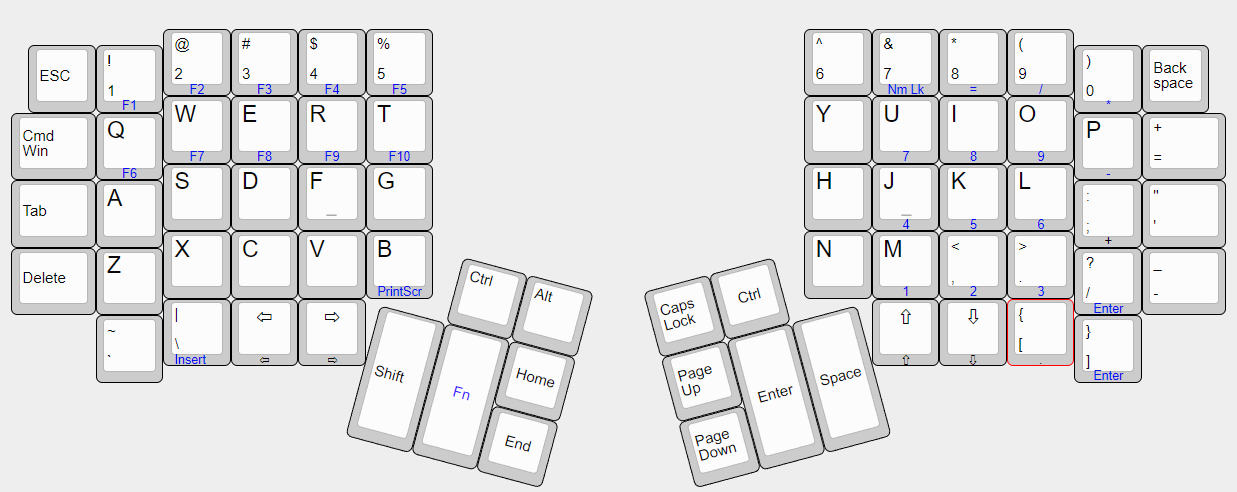

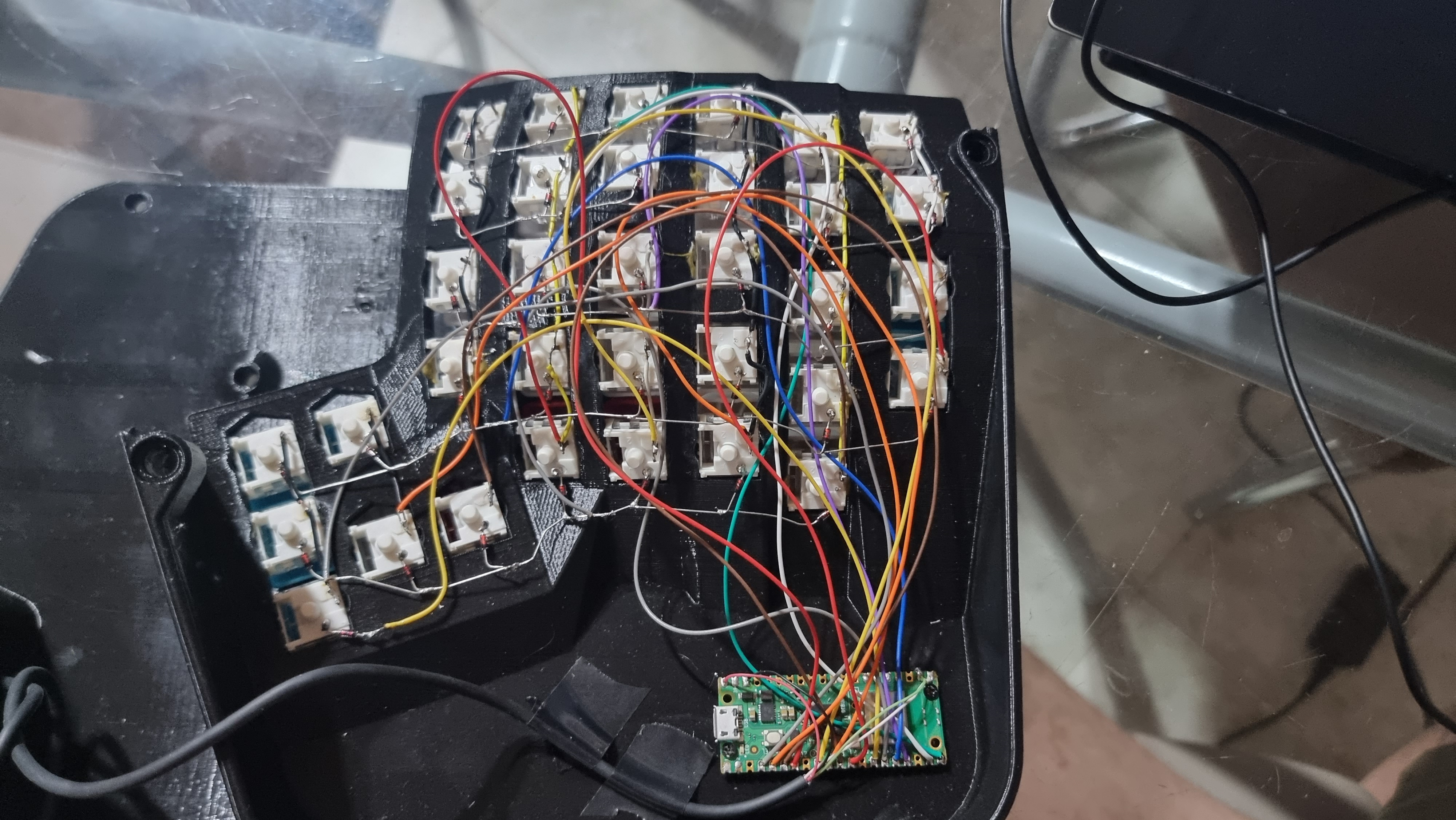

MKII left wiring.jpg picow-pinout.svg Ergo_S-1_Layout.png ErgoS1 MKII Schematics.excalidraw
Alternative QMK pico config from some dude
Planning
Objective:
- Tener un nuevo teclado funcional para el trabajo
